端子连接线

端子连接线

1.端子连接线的结构

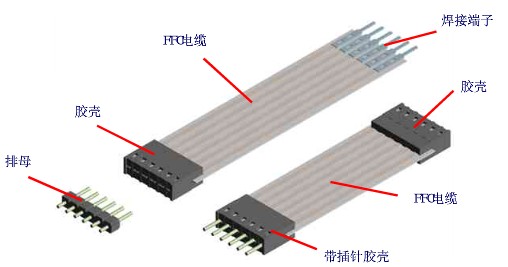

　　端子连接线由排母、胶壳、FFC电缆、焊接端子、带插针胶壳等构成，如图所示。

端子连接线结构

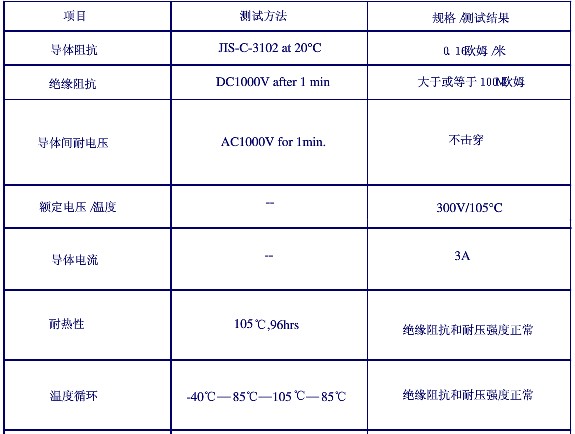

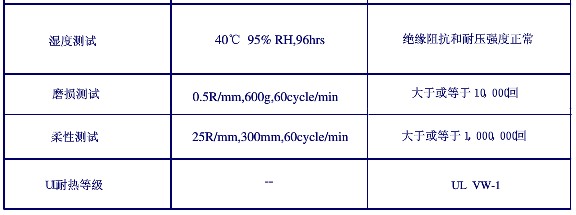

　2.端子连接线的成品特性

3.端子连接线的常见型号

　　A型：两端连接且补强板粘贴在绝缘胶纸上；

　　B型：补强板交叉直接粘贴在绝缘胶纸上；

　　C型：两端补强板直接粘贴在导体上；

　　D型：两端补强板交叉直接粘贴在导体上；

　　E型：一端补强板贴在绝缘胶纸上，另一端直接焊锡；

　　F型：两端补强板直接贴在绝缘胶纸上，内部一半剥离；

　　G型：两端直接焊锡。

　　4.端子连接线的压接

　　端子连接线压接原理

　　通过机械挤压，利用端子线金属材质的钢度，将导线线芯，紧密包容。

　　5.端子连接线压接的工艺过程

　　① 按工艺文件要求准备好端子线和导线

　　②将线皮拉掉，并将导线整理整齐用橡皮筋扎好

　　③握好导线，将导线放于压接片左侧

　　④ 将导线轻轻抵住压接定位块，并将导线对准压线脚

　　⑤ 轻踩脚踏开关

　　⑥将压好导线从压接片右侧滑出

　　⑦检验
